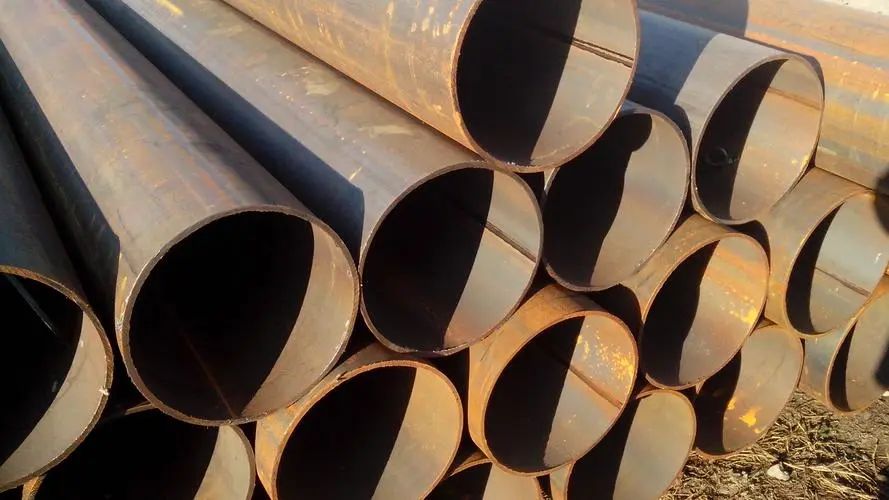

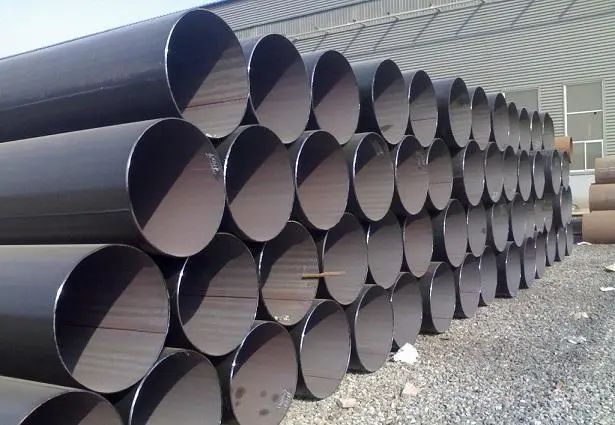

Mae'r bibell weldio sêm syth bellach yn cael ei ddefnyddio mewn llawer o feysydd, a gadewch i ni edrych ar sut y cafodd ei gynhyrchu.
1. stiliwr plât dur: Mae'r arc claddedig weldio cysylltydd tiwb diamedr mawr y tu ôl i'r plât dur yn llinell syth. Yn gyntaf, gwiriwch arolygiad ultrasonic y bwrdd cyfan.
2. Melin ymyl: Defnyddiwch y peiriant melino i berfformio melino dwy ochr ar ddwy ochr y plât dur i gwrdd â gofynion lled, ochr gyfochrog gyfochrog a siâp slot y plât;
3. Ymyl cyn plygu: Defnyddiwch y peiriant cyn-blygu i blygu'r nod ymyl ymlaen llaw i wneud ymyl y bwrdd â chrymedd crwm;
4. mowldio: Ar y peiriant ffurfio JCO, cafodd y plât dur lled-grom ei wasgu sawl gwaith i "J", yna cafodd hanner arall y plât dur ei blygu i mewn i "C", a ffurfiwyd y siâp "O" agoriadol o'r diwedd .
5 Cyn-weldio: Paratoi pibellau dur weldio sêm syth, gan ddefnyddio weldio nwy (MAG) weldio parhaus;
6. Weldio mewnol: Wedi'i Weldio y tu mewn i'r pibellau dur seam syth gyda weldio arc claddedig aml-wifren hydredol (heb fod yn fwy na phedair llinell).
7. Weldio allanol: Defnyddir y weldio arc aml-ffilament fertigol ar gyfer weldio allanol y bibell dur weldio arc wedi'i bwytho.
8. Ditectif Ultrasonic I: Mae 100% yn gwirio'r metel ar ddwy ochr y welds a'r welds y tu mewn a'r tu allan i tiwb y gwythiennau syth;
9. Pelydr-X Ditectif I: Gellir cynnal archwiliad teledu diwydiannol pelydr-X 100% o wybodaeth wythïen weldio weldio mewnol ac allanol. Gall defnyddio'r systemau rheoli prosesu data delwedd hyn sicrhau sensitifrwydd y canfod.
10. Ehangu diamedr: Mae hyd llawn arc claddedig weldio pibellau dur seam syth yn cael ei ehangu i wella maint a chywirdeb y bibell ddur a gwella dosbarthiad straen yn y bibell ddur.
11. Prawf pwysedd dŵr: Mae'r pibellau dur ar ôl y chwyddo diamedr yn cael eu gwirio fesul un ar y peiriant prawf hydrolig i sicrhau bod y bibell ddur yn cyrraedd pwysau prawf safonol. Mae gan y peiriant y swyddogaeth o gofnodi a storio awtomatig.
12. Ffacio: Mae'r arolygiad o'r bibell ddur yn cael ei brosesu ar ddiwedd y tiwb i gwrdd â'r arwyddion sy'n ofynnol erbyn diwedd y biblinell.
13. Archwiliad Ultrasonic II: Gwiriad ultrasonic eto i wirio'r diffygion a all ddigwydd ar ôl ehangiad diamedr a phwysedd dŵr y bibell ddur wedi'i weldio â sêm syth.
Prawf ray 14.X II: archwiliad diwydiannol pelydr-X a tiwb -end weldio bilen gwnïo ehangu diamedr a hydrolig prawf;
15. Prawf powdr magnetig ar ddiwedd y tiwb: Y prawf hwn yw darganfod diffygion diwedd y tiwb;
