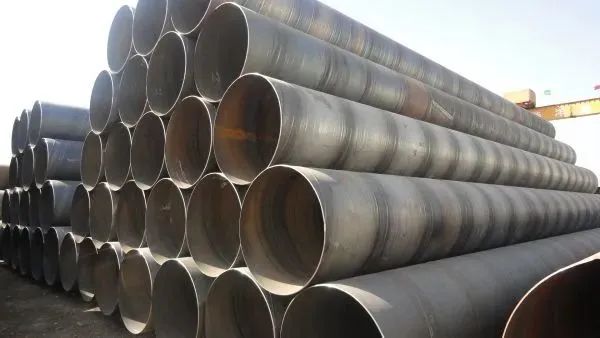

Mae'r bibell ddur troellog yn bibell ddur sêm troellog wedi'i gwneud o wasgu awtomatig gyda phlatiau rholio dur fel deunyddiau crai, yn aml yn gwasgu a ffurfio, ac wedi'u weldio â phroses weldio arc dwy ochr awtomatig. Mae'r brif broses gynhyrchu fel a ganlyn:
(1) Y deunyddiau crai yw rholiau dur, gwifrau weldio, a sodr. Rhaid pasio profion ffisegol a chemegol llym cyn y buddsoddiad.
(2) Trowch gyda phen a chynffonau dur, defnyddiwch weldio arc claddedig sengl-silk neu ddeuol, a defnyddio weldio arc claddedig awtomatig i ailgyflenwi weldio ar ôl rholio i mewn i bibellau dur.
(3) Cyn ffurfio, mae'r meinwe yn glir, wedi'i dorri, ac wedi'i blaenio, ac mae'r wyneb yn cael ei lanhau a'i gludo ar yr wyneb.
(4) Defnyddio mesurydd pwysau cysylltiad trydan i reoli pwysedd y silindr olew ar ddwy ochr y cludwr i sicrhau bod y dur yn cael ei gludo'n llyfn.
(5) Rheolaeth allanol neu reolaeth fewnol math o rholer.
(6) Defnyddir y ddyfais rheoli bwlch weldio i sicrhau bod y bwlch weldio yn bodloni'r gofynion weldio. Mae diamedr y bibell, swm ymyl y gwall a'r bwlch weldio yn cael eu rheoli'n llym.
(7) Defnyddir weldio mewnol a weldio allanol yn y peiriant weldio Lincoln Unol Daleithiau ar gyfer weldio arc claddedig gwifren sengl neu ddwbl i gael manyleb weldio sefydlog.
(8) Mae'r welds wedi'u weldio yn cael eu gwirio gan chwiliwr awtomatig ultrasonic parhaus ar-lein i sicrhau bod gwythiennau weldio troellog 100% yn cael eu colli. Os oes diffygion, ffoniwch yr heddlu yn awtomatig a chwistrellu'r marc, mae'r gweithwyr cynhyrchu yn addasu paramedrau'r broses ar unrhyw adeg i ddileu'r diffygion mewn pryd.
(9) Torrwch y bibell ddur yn un gwreiddyn gyda pheiriant torri plasma aer.
(10) Ar ôl torri i mewn i bibell ddur sengl, rhaid i bob swp o bennau tiwb dur gael eu harchwilio'n llym yn gyntaf systemau, gwirio'r priodweddau mecanyddol, cynhwysion cemegol, amodau toddedig, ansawdd wyneb pibell ddur, ac archwiliad canfod heb ei ddifrodi i sicrhau rheolaeth proses y weldiad. Dim ond ar ôl cymhwyso y gellir ei roi yn swyddogol i gynhyrchu.
(11) Mae rhan o farc canfod tôn parhaus ar y weld. Ar ôl adolygiadau ultrasonic a phelydr-X â llaw, os oes diffygion, ar ôl eu hatgyweirio, ni chaiff ei brofi eto nes y cadarnheir bod y diffyg wedi'i ddileu.
(12) Mae'r tiwb lle mae'r cymalau tiwb-math sy'n croestorri'r weldio wedi'i weldio ac yn croestorri â'r weldio troellog i gyd yn cael eu gwirio gan deledu pelydr-X neu ffilmio.
(13) Mae pob pibell ddur yn cael ei brofi gan bwysedd dŵr statig, ac mae'r pwysedd yn cael ei selio gan sêl radial. Mae'r pwysau prawf a'r amser yn cael eu rheoli'n llym gan ddyfais canfod microgyfrifiadur hydrolig y bibell ddur. Mae'r paramedr prawf yn cael ei argraffu yn awtomatig.
(14) Prosesu peiriannau ar ddiwedd y biblinell, fel bod yr wyneb diwedd yn fertigol, ac mae ongl y corn a'r ymylon di-fin yn cael eu rheoli'n gywir.
