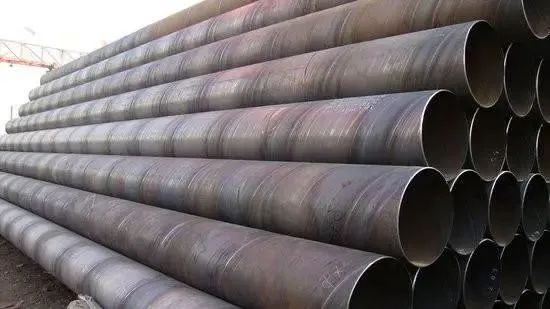

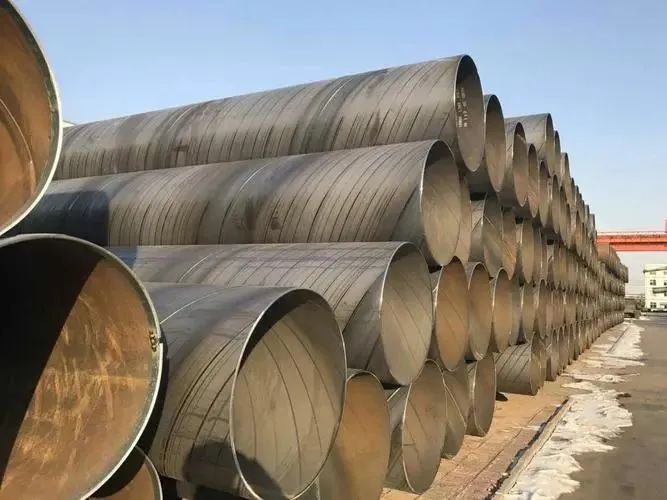

Gelwir y tiwb troellog hefyd yn bibell ddur troellog neu'n diwb troellog. Mae'n cael ei rolio i mewn i flanced tiwb ar ongl y llinell troellog (a elwir yn ongl y llwydni) o'r gwregys dur strwythur dur neu aloi isel ar wifren troellog penodol, ac yna'n weldio'r seam pibell, Gall gynhyrchu pibellau dur mawr gyda chul dur dur.
defnyddio:
Defnyddir y tiwb troellog yn bennaf ar gyfer cludo olew a nwy naturiol, a chynrychiolir ei fanylebau gan drwch wal diamedr allanol *. Os oes gan y tiwb troellog weldio un ochr a weldio dwy ochr, dylai'r bibell weldio sicrhau'r prawf hydrolig, cryfder tynnol y weldiad, a'r perfformiad plygu oer.
Proses Gynhyrchu:
(1) Y deunyddiau crai yw rholiau dur, gwifrau weldio, a sodr. Rhaid pasio profion ffisegol a chemegol llym cyn y buddsoddiad.
(2) Trowch â phen a chynffonau dur, defnyddiwch weldio arc claddedig sengl-silk neu ddeuol, a defnyddiwch weldio arc claddedig awtomatig i ailgyflenwi weldio ar ôl rholio i bibellau dur.
(3) Cyn ffurfio, mae'r meinwe yn glir, wedi'i dorri, ac wedi'i blaenio, ac mae'r wyneb yn cael ei lanhau a'i gludo ar yr wyneb.
(4) Defnyddiwch y mesurydd pwysau pwynt cyswllt trydan i reoli pwysedd y silindr olew ar ddwy ochr y cludwr i sicrhau bod y dur yn cael ei gludo'n llyfn.
(5) Rheolaeth allanol neu reolaeth fewnol math o rholer.
(6) Defnyddir y ddyfais rheoli bwlch weldio i sicrhau bod y bwlch weldio yn bodloni'r gofynion weldio. Mae diamedr y bibell, swm ymyl y gwall a'r bwlch weldio yn cael eu rheoli'n llym.
(7) Defnyddir weldio mewnol a weldio allanol yn y peiriant weldio Lincoln Unol Daleithiau ar gyfer weldio arc claddedig gwifren sengl neu ddwbl i gael manyleb weldio sefydlog.
(8) Mae'r welds wedi'u weldio yn cael eu gwirio gan anaf awtomatig ultrasonic parhaus yn yr anafiadau ultrasonic parhaus ar-lein, gan sicrhau nad yw 100% o'r gwythiennau weldio troellog yn cael eu difrodi gan sylw canfod. Os oes diffygion, ffoniwch yr heddlu yn awtomatig a chwistrellu'r marc, mae'r gweithwyr cynhyrchu yn addasu paramedrau'r broses ar unrhyw adeg i ddileu'r diffygion mewn pryd.
(9) Torrwch y bibell ddur yn un gwreiddyn gyda pheiriant torri plasma aer.
(10) Ar ôl torri i mewn i bibell ddur sengl, rhaid i bob swp o bibellau dur gynnal system arolygu gyntaf llym i wirio priodweddau mecanyddol, cynhwysion cemegol, amodau toddedig, ansawdd wyneb y bibell ddur, ac archwilio'r pibellau dur. . Yna gellir ei roi yn swyddogol i gynhyrchu.
(11) Mae rhan o farc canfod tôn parhaus ar y weld. Ar ôl adolygiadau ultrasonic a phelydr-X â llaw, os oes diffygion, ar ôl eu hatgyweirio, ni chaiff ei brofi eto nes y cadarnheir bod y diffyg wedi'i ddileu.
(12) Mae'r tiwb lle mae'r cymalau tiwb-math sy'n croestorri'r weldio wedi'i weldio ac yn croestorri â'r weldio troellog i gyd yn cael eu gwirio gan deledu pelydr-X neu ffilmio.
(13) Mae pob pibell ddur yn cael ei brofi gan bwysedd dŵr statig, ac mae'r pwysedd yn cael ei selio gan sêl radial. Mae'r pwysau prawf a'r amser yn cael eu rheoli'n llym gan ddyfais canfod microgyfrifiadur hydrolig y bibell ddur. Mae'r paramedr prawf yn cael ei argraffu yn awtomatig.
(14) Prosesu peiriannau ar ddiwedd y biblinell, fel bod yr wyneb diwedd yn fertigol, a bod ongl y corn a'r ymylon di-fin yn cael eu rheoli'n gywir.
