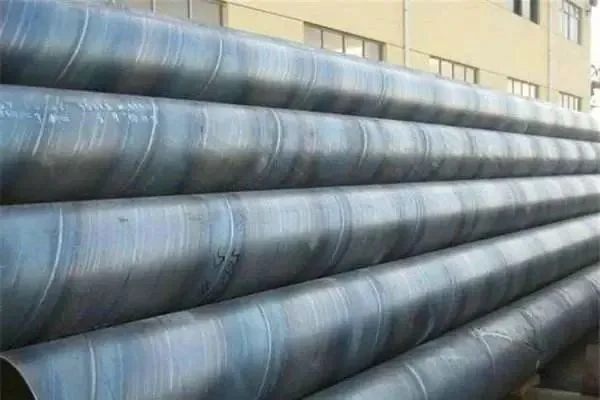

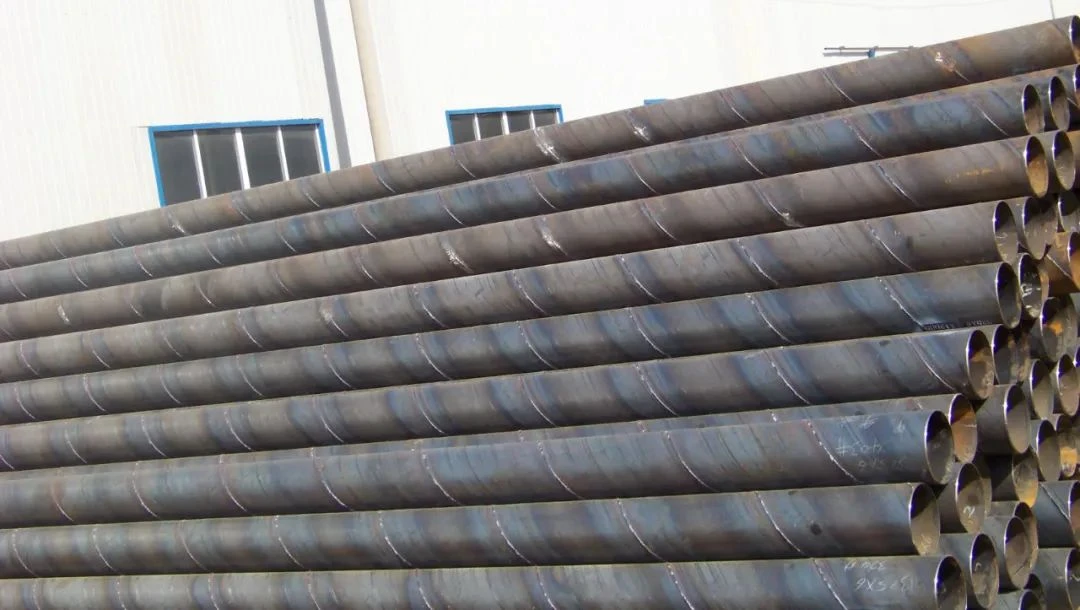

Mae cludo pibellau, fel dull cludo effeithlon, arbennig, wedi chwarae rhan gynyddol bwysig ym meysydd cludo olew a nwy. Ar hyn o bryd, mae piblinellau cludo o safon fawr yn cynnwys pibellau dur weldio troellog yn bennaf. Er mwyn sicrhau gweithrediad dibynadwy'r biblinell gludo, rhaid gwarantu ansawdd y bibell ddur troellog a ddefnyddir yn llym. Felly, mae angen cynnal canfod annistrywiol o welds cyn i'r bibell ddur fod allan o'r ffatri i ddileu peryglon cudd.
Dull effeithiol ar gyfer canfod diffygion weldio yw defnyddio technoleg canfod uwchsain adlewyrchiad pwls. Oherwydd ei fod yn bennaf i benderfynu a oes diffyg, defnyddir y synhwyrydd ultrasonic math A arddangos (sgan). Mae'n defnyddio nodweddion adlewyrchiad ultrasonic. Ar y sgrin fflwroleuol, mae'r cyfesurynnau fertigol yn cynrychioli ystod yr adlais adlewyrchiad, ac mae'r cyfesuryn llorweddol yn cynrychioli amser lledaenu'r adlais adlewyrchiad. Darganfyddwch faint a lleoliad y diffyg yn ôl osgled ac amser y don adlewyrchiad diffygiol. Dyma'r don adlewyrchiad ar wyneb y darn gwaith, mae F yn don ddiffyg, a B yw'r don adlewyrchiad gwaelod.
Mae'r system stiliwr awtomatig yn cynnwys synhwyrydd ultrasonic. Mae'r system gyfan yn cynnwys synhwyrydd ultrasonic, cerbydau cludo ac asiantaethau olrhain weldio. Defnyddir synhwyrydd ultrasonic ar gyfer canfod sêm weldio. Yma, mae'r stilwyr tilt a ddosberthir ar hyd cylchedd y gylchedd cylchol yn cael eu defnyddio i ganfod y diffygion yn y weldiad, megis tyllau, craciau, gweddillion, dyfnder anghyflawn a llwyfannau unpolished. Defnyddir cerbydau trafnidiaeth ar gyfer symudol. Ar gyfer pibellau dur, yn ystod y prawf, gosodir y bibell ddur ar y cerbyd cludo a'i anfon i waelod y system olrhain weldio. Mae'r car yn symud ymlaen wrth gylchdroi'r bibell ddur. Cyfunir y ddau symudiad hyn yn symudiad troellog y bibell ddur. Yn ddelfrydol, rhaid cydamseru bwydo a chylchdroi'r bibell ddur yn llym. Pan nad yw ongl troellog y weldiad pibell ddur yn newid, mae'r welds yn hollol o fewn ystod canfod y system ganfod. Y system olrhain weldio yw cludwr y synhwyrydd ultrasonic, a ddefnyddir i olrhain canol y weldiad pibell ddur. Er mwyn sicrhau cywirdeb a dibynadwyedd yr arolygiad, mae angen gosod y system stiliwr ultrasonic ar y system olrhain weldio.
Yn lle hynny, mae gan dechnoleg canfod pelydr-X fwy o fanteision na'r dechnoleg canfod uchod. Gall offer pelydr-X nid yn unig ganfod cymalau weldio anweledig gwahanol bibellau weldio, ond hefyd ddadansoddi canlyniadau'r profion yn ddeallus, gan ddarparu dulliau canfod effeithiol ar gyfer cyflawni nodau'r "gyfradd cymhwyster cyntaf" a "dim diffygion".
Felly, mae pobl yn aml yn defnyddio offer pelydr-X ar gyfer profi. Mae'n defnyddio pelydr-X i dreiddio deunyddiau afloyw i ffurfio persbectif gweladwy clir i wirio ansawdd weldio.
Ar gyfer cynhyrchion na ellir eu gwirio trwy archwiliad gweledol, defnyddiwch offer pelydr-X i dreiddio gwahanol ddeunyddiau dwysedd i arddangos strwythur mewnol y gwrthrych mesuredig fel y gellir arsylwi ar y gwrthrych heb niweidio'r gwrthrych. Profwch yr ardal broblem y tu mewn i'r gwrthrych. Ar hyn o bryd, mae'r eitemau arolygu sy'n defnyddio offer pelydr-X yn bennaf yn cynnwys: archwiliad diffyg mewn pecynnu IC, gwael neu bont a phos, archwiliad ar y cyd sodr UDRh, gwiriadau a all ddigwydd mewn amrywiol geblau cysylltiedig, a chywirdeb deunydd solder.
